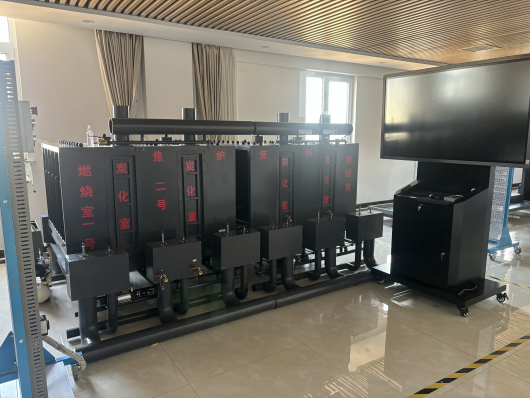

焦爐調溫工實操仿真裝置：按照焦化企業主體焦爐的配置而設計制作，包含1#2#兩個爐體1#2#焦爐爐體，每個爐體按照含2個炭化室，3個燃燒室的配置。每個炭化室配備1根上升管。整體設備包含，4個炭化室，6個燃燒室。

燃燒室：焦側和機側每邊做4個看火孔，對應每4組上升火道，下降火道。

炭化室：焦側和機側每邊一個導煙孔。側邊煤側一個裝煤門，焦側一個出焦門。

蓄熱室：上方是斜道，和上火道，下火道分開，一進一出。廢氣口：下方格子磚，篦子磚，小煙道，連接廢氣盤，分煙道，總煙道，煙囪，大氣。進氣口：廢氣盤進氣口，小煙道，篦子磚，格子磚，斜道，上升火道。

顯示系統： 55英寸高清液晶觸摸顯示器

電腦主機：酷睿10代處理器i5，8G內存，256GSSD固態硬盤 2G獨顯，串并口，18L降噪大機箱，WIN10系統。

本系統軟件依據焦化企業煉焦分廠操作規程和國家職業技能鑒定考核標準的結合而制定，目的在于通過軟件系統與硬件系統配合，一方面可以在教室中對調火工進行工藝流程的培訓和實操演示，方便新員工快速準確的了解焦化企業焦爐內部氣流的工藝流程。另一方面，根據煉焦分廠不同工段的工作規程， 設定專門的培訓題目。題目的具體內容，根據工段的規程要求，需要實操的部分，可以在調火工仿真實操設備上操作，操作結果自動傳入電腦主機，進行對應的判定。無法實操或需要虛擬仿真以及計算的題目，通過55寸觸摸大屏，進行虛擬仿真操作。
